THE RAY COMPRESSOR V3.0

非常にナチュラルなコンプレッサーとして好評を頂いておりましたThe Ray Compressorが内部構造のブラッシュアップと大幅な機能追加を伴いRev.3.0となって帰ってきました。

音作りのベースとして最適なコンプレッサー部分のサウンドはそのままにイコライザパートを3バンドに強化、レンジ切り替え機能によってベースにも対応出来るより幅広い音作りが可能です。

コントロール

• PRE GAINスイッチ
  入力のレベルを調整します。HIが最も大きなレベルでエフェクト回路へ信号を送る設定になります。ギター又はベースのピックアップが持つ出力レベルの違いや、SUSTAINノブの設定によってコンプレッサー部で歪みが生じる場合があります。まずはHIに設定し、歪みが生じる場合にMID、LOと設定を変更してみてください。
• SUSTAIN
  時計回りでゲインが上がります。大きな入力には圧縮がかかり小さな入力は増幅されることで音量を揃えながら長いサステインを稼ぐ、コンプレッサー部のメインコントロールです。
• ATTACK
  アタックタイムを調整します。最小方向ではアタックタイムが早く(ピッキングの直後に圧縮が始まる様に)なり、最大方向で遅く(ピッキングの大きな入力を残し、ゆっくりと圧縮が掛かり始める様に)なります。
• VOLUME
  イコライザの調整で歪む場合、また大きくなった音量のカットに使用してください。
• TREBLE/BASS
  高域・低域をブースト・カットするシェルビングフィルタ、12時でほぼフラットになります。
• TREBLE-RANGE/BASS-RANGEスイッチ
  TREBLE・BASSコントロールのレンジ(カットオフ周波数)を変更します。
• MID
  中域をブースト・カットするパラメトリックイコライザ、12時でほぼフラットになります。
• MID-FREQ
  パラメトリックイコライザの中心周波数を設定、時計回りで周波数が上がります。
• MID-Q
  パラメトリックイコライザのQ(エフェクトが効く周波数帯域の幅)を変更します。NARROWは最も狭くピーキーな設定、WIDEは広く、MIDはその中間です。

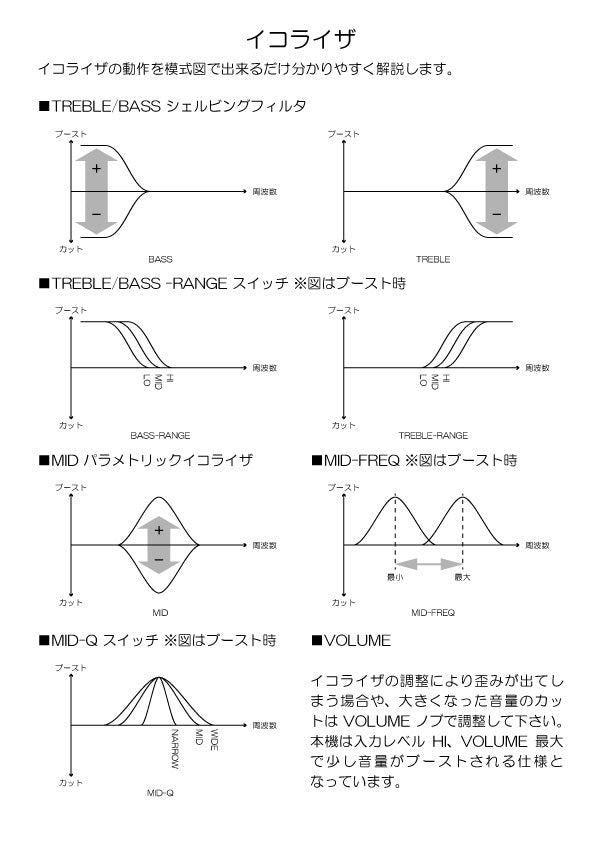

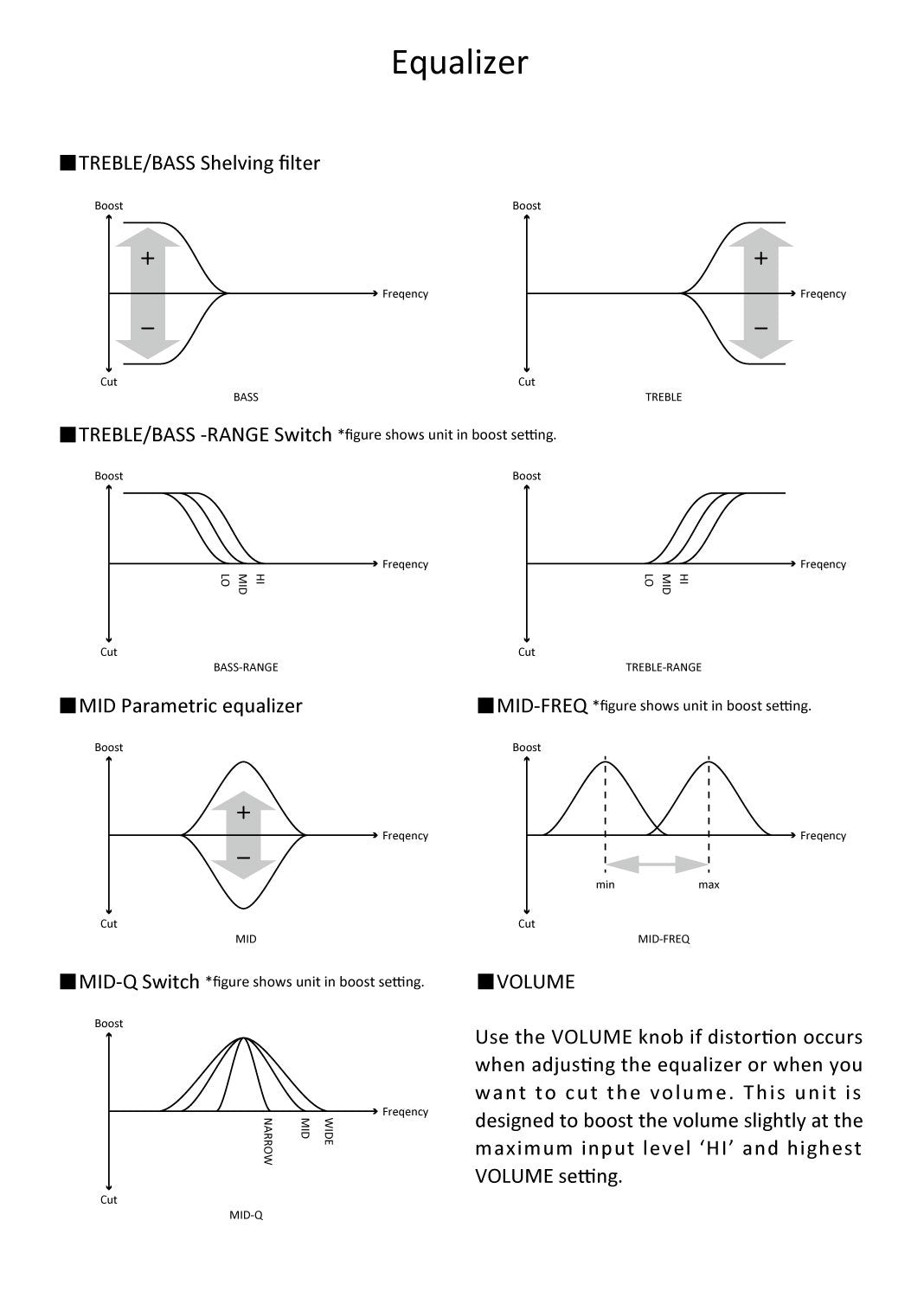

  ※イコライザに関する詳細は図「イコライザ」を参照して下さい。

• VOLUME：
  イコライザの調整により歪みが出てしまう場合や、大きくなった音量のカットはVOLUMEノブで調整して下さい。本機は入力レベルHI、VOLUME最大で少し音量がブーストされる仕様となっています。

• TREBLE：


  • RANGE：HI
    fc(カットオフ周波数)800Hz
    ±15db @10kHz
    ±6db @1.3kHz
  • RANGE：MID
    fc(カットオフ周波数)500Hz
    ±15db @10kHz
    ±6db @750Hz
  • RANGE：LO
    fc(カットオフ周波数)250Hz
    ±15db @10kHz
    ±6db @400Hz

• BASS：

  • RANGE：HI
    fc(カットオフ周波数)600Hz
    ±15db @20Hz
    ±6db @250Hz
  • RANGE：MID
    fc(カットオフ周波数)400Hz
    ±14db @20Hz
    ±6db @150Hz
  • RANGE：LO
    fc(カットオフ周波数)250Hz
    ±13db @20Hz
    ±6db @80Hz

• MID：


  • 中心周波数：130Hz～1.4kHz
  • ブースト/カット：±13db

• サイズ：縦約120x横約100x高さ約54mm
  ※スイッチ・ジャックなどの突起部分を含む
• 電源：９Ｖ電池、またはＤＣアダプタ
  ※9vDC/センターマイナス/2.1mmピン
• 消費電流：約29mA
• ブルーＬＥＤインジケータ
• トゥルーバイパス
• 12ヶ月保証書付

バイパススイッチについて

バイパス時にアクティブ回路を通らないトゥルーバイパス方式を採用しています。
電源供給が無くなるとメカニカルリレー制御によって自動的にバイパス状態に切り替わり、再び電源が供給されると最後に電源が切れた時の状態に復帰します。

電圧監視機能について

本機は常時入力電圧を監視しており、9Vを一定以上下回るか、上回った際にLEDが点滅し自動的にバイパス状態になります。ご使用の電池の残量やパワーサプライの電圧をご確認ください。

注意事項

• 回路保護用ダイオード、またはチャージポンプICの故障が見られる場合には、仕様範囲を超える電圧の入力を検知している為、初期不良及び保証での対応が不可となります。
• この機材の誤使用による、いかなる事態も保障はできません。
• 手作業で仕上げておりますので、塗装ムラや小傷等が発生してしまう場合があります。
• 説明の仕様、外観等は仕入れや制作上の都合などにより、予告なく変更になる場合があります。
• 思った様な物と違う等の理由によるキャンセルはお受けできませんのでよくご検討の上でご購入下さい。
• 必ずチェックを行っていますので、到着後に動作確認をお願いします。
• 万一の初期不良に対してはこちらで対応させて頂きます。
  なお、初期不良での対応期間は商品の発送連絡をさせて頂いた日から起算して10日間とさせていただきます。
• 修理をご希望の場合はご連絡頂ければ対応させて頂きます。
