JCTBx4/MD V6

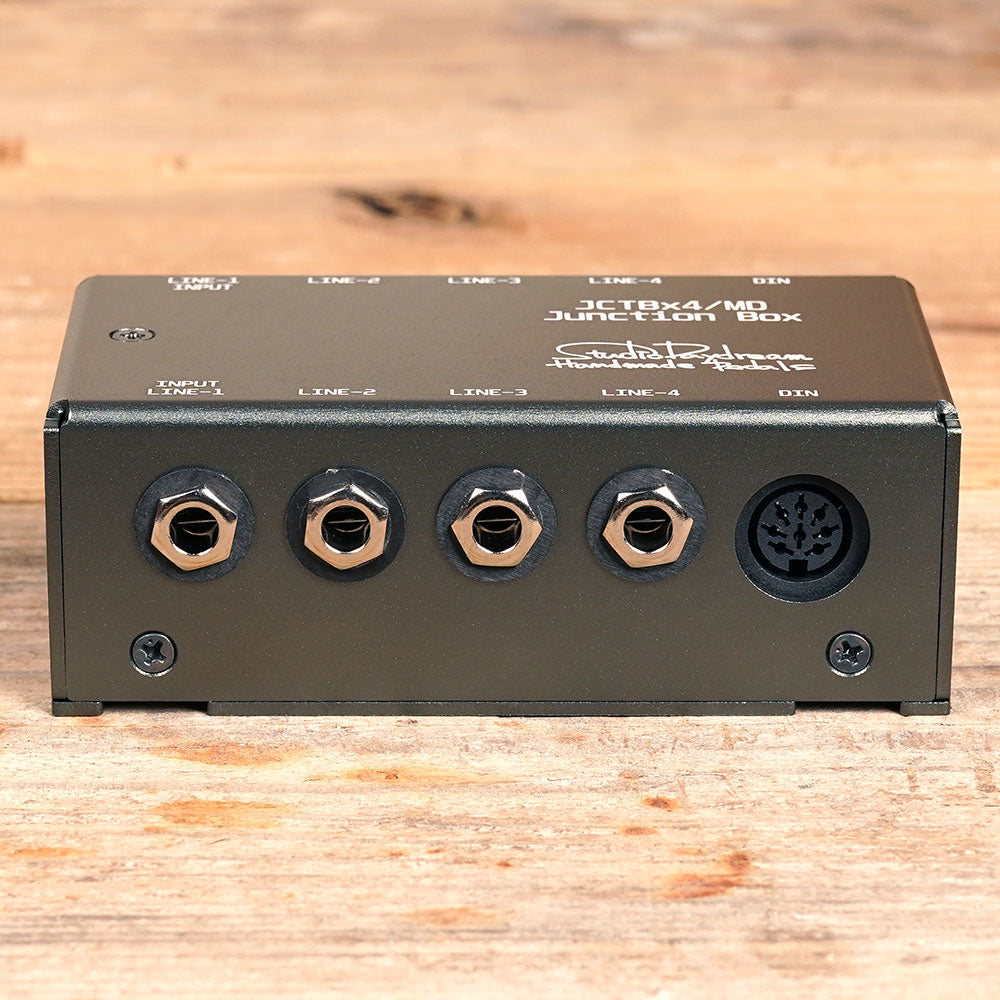

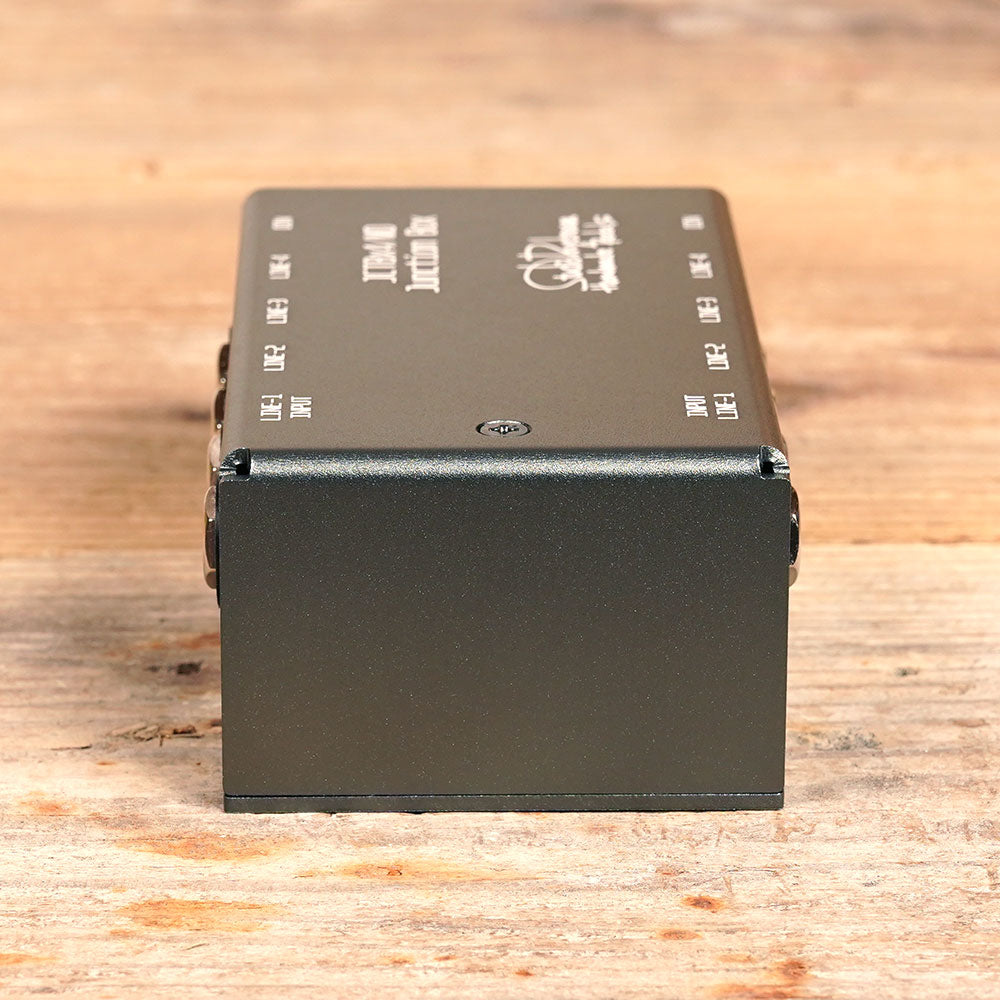

ペダルボード構築の必需品、ジャンクションボックスの４ラインタイプです。

ペダルボード全体の入出力を一か所にまとめ、配線をすっきり仕上げられます。本番前のセッティング時間を短縮し、思わぬトラブルも防ぐことが可能です。

専用設計のアルミ板金ケースを採用、ガンメタアルマイトカラー。梨地加工にレーザー刻印仕上げです。

全フォンジャックラインはモノラル/ステレオ両対応で、アンプのチャンネル切り替えスイッチへの接続にもご使用いただけます。

また、DINコネクタ部は5ピンMIDIケーブルを含む、最大８ピンまでのコネクターに対応。

ルーティング内のグランドループ防止、アンプのチャンネル切り替え信号対応の為、ライン間のアースを分離し、ギター等の入力機材専用端子をLINE-1に割り当てました。

電源を必要としないシンプルなパッシブタイプ。

使用方法

• 同じ名前のライン同士が内部で接続されています。
• ギター等の入力機材をLINE-1[INPUT]に接続してください。グランドループを防ぐため、全ラインのアースが分離されており、このラインのみがシャーシアースに接続されています。
• 方向性はありませんので、どちら側もINまたはOUTとしてお使いいただけます。
• LINE1～4はモノラル/ステレオ信号ライン用です。¼インチフォンプラグに対応しています。
• どちらか一方でもプラグを接続していない状態の時には、信号ラインがオープンになることによるノイズ発生を防ぐため信号ラインがグランドにショートする仕組みになっています。
• DINは5ピンMIDIケーブルを含む、最大８ピンまでのコネクターに対応。パッシブ接続ですので、信号を増幅する機能はありません。

スペック

• LINE1～4：¼インチフォンジャック(モノラル/ステレオ両対応)
• ※プラグが接続されていない時はグランドにショート
• DINジャック：3PIN/5PIN(MIDI)/7PIN/8PIN
  ※同心円上に45度配列でピンが並ぶものに対応
• 本体サイズ：横約122x縦約72x高さ約44mm
  ※ジャックなどの突起部を含む
• 12ヶ月保証書付

注意事項

• この機材の誤使用による、いかなる事態も保障はできません。
• 手作業で仕上げておりますので、塗装ムラや小傷等が発生してしまう場合があります。
• 説明の仕様、外観等は仕入れや制作上の都合などにより、予告なく変更になる場合があります。
• 思った様な物と違う等の理由によるキャンセルはお受けできませんのでよくご検討の上でご購入下さい。
• 必ずチェックを行っていますので、到着後に動作確認をお願いします。
• 万一の初期不良に対してはこちらで対応させて頂きます。
  なお、初期不良での対応期間は商品の発送連絡をさせて頂いた日から起算して10日間とさせていただきます。
• 修理をご希望の場合はご連絡頂ければ対応させて頂きます。
