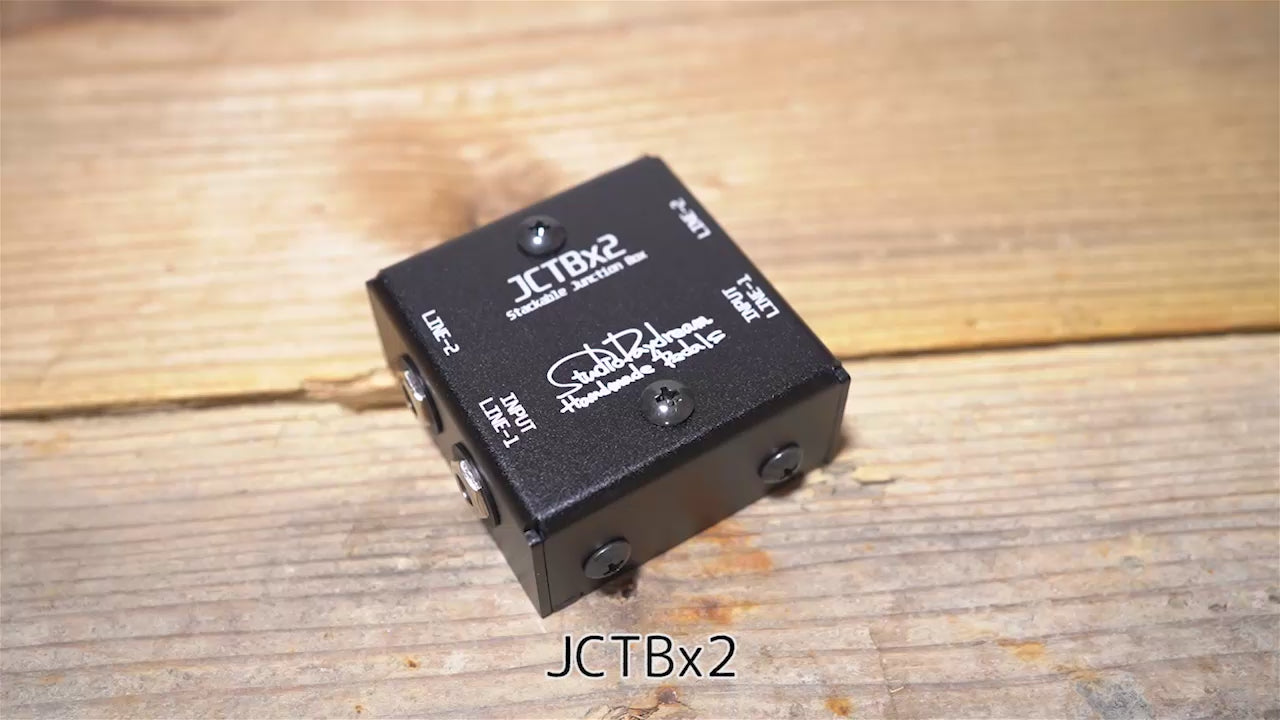

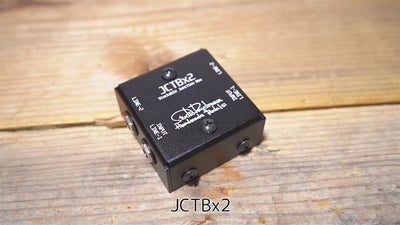

JCTBx2 V2.0

ペダルボード構築の必需品、ジャンクションボックスのフォンジャック2ラインモデルです。

ペダルボード全体の入出力を一か所にまとめ、配線をすっきり仕上げられます。本番前のセッティング時間を短縮し、思わぬトラブルも防ぐことが可能です。

全ラインがモノラル/ステレオ両対応となっており、シグナルラインのシールドケーブルやアンプのチャンネル切り替え信号にも対応します。

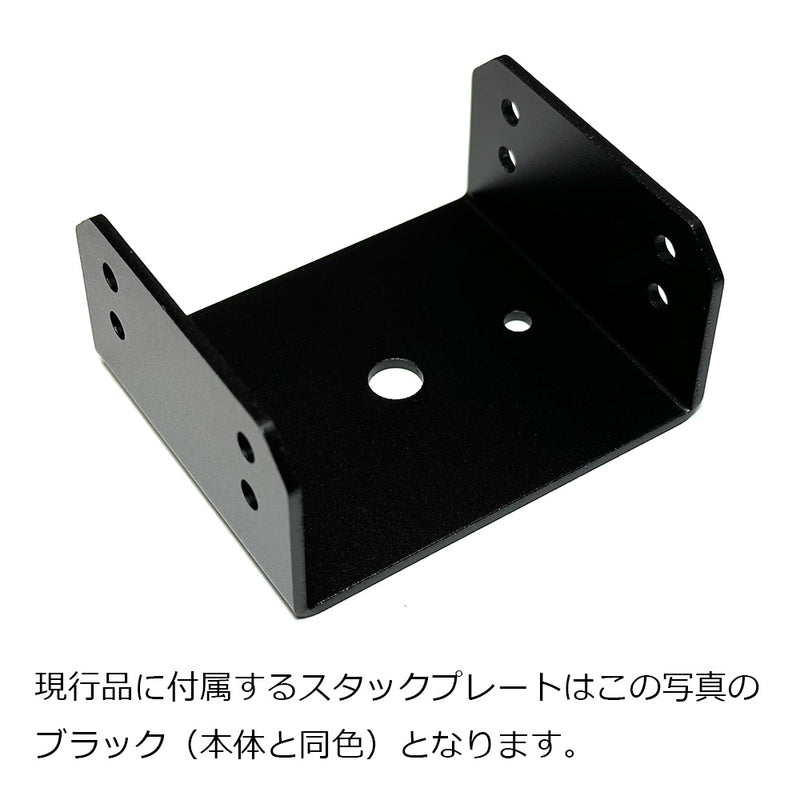

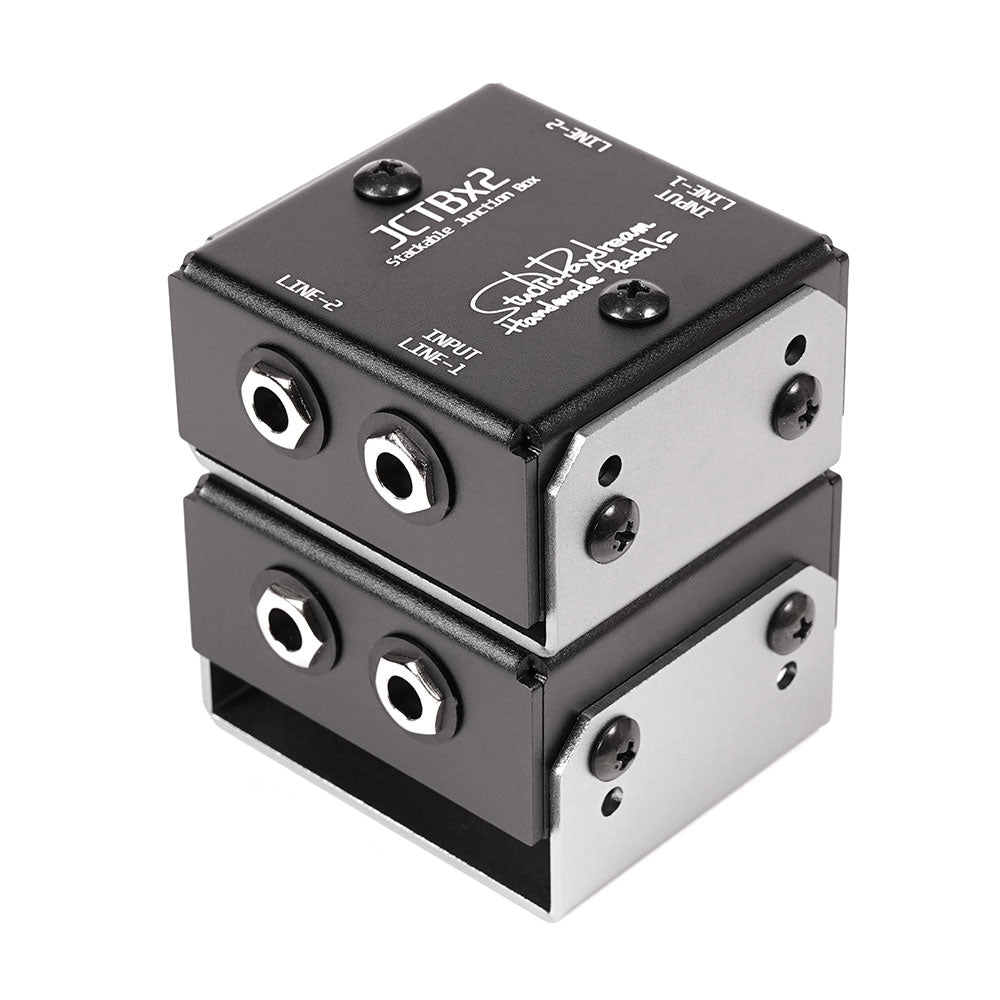

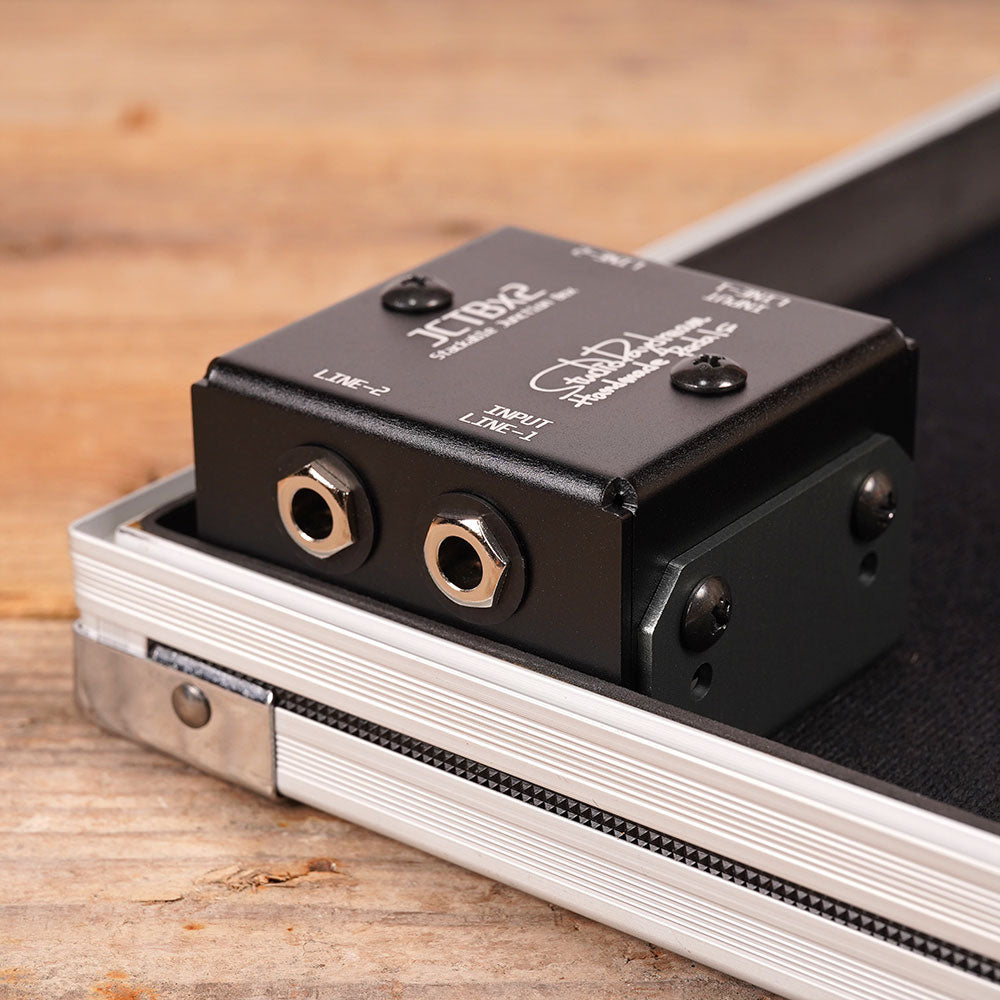

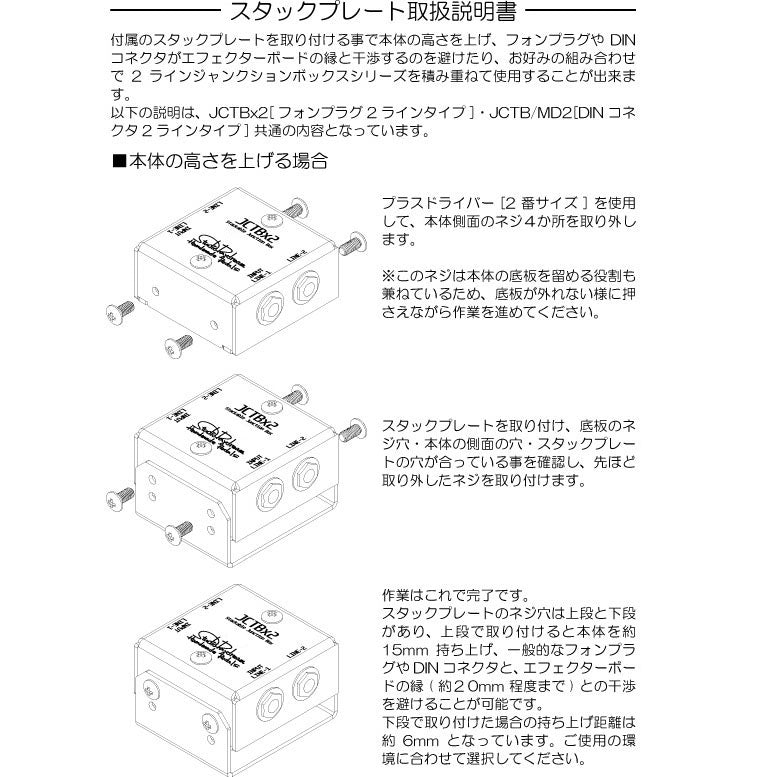

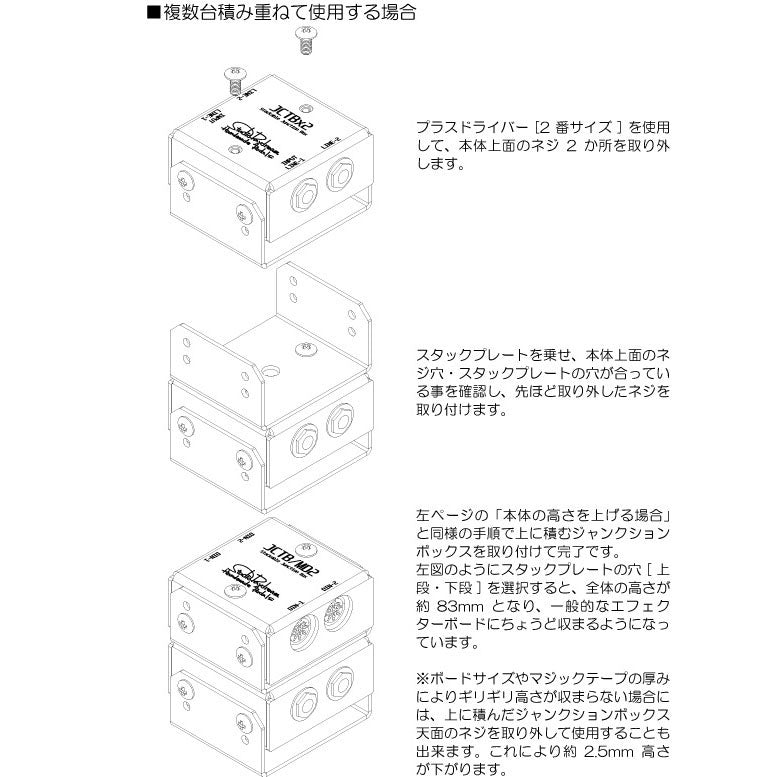

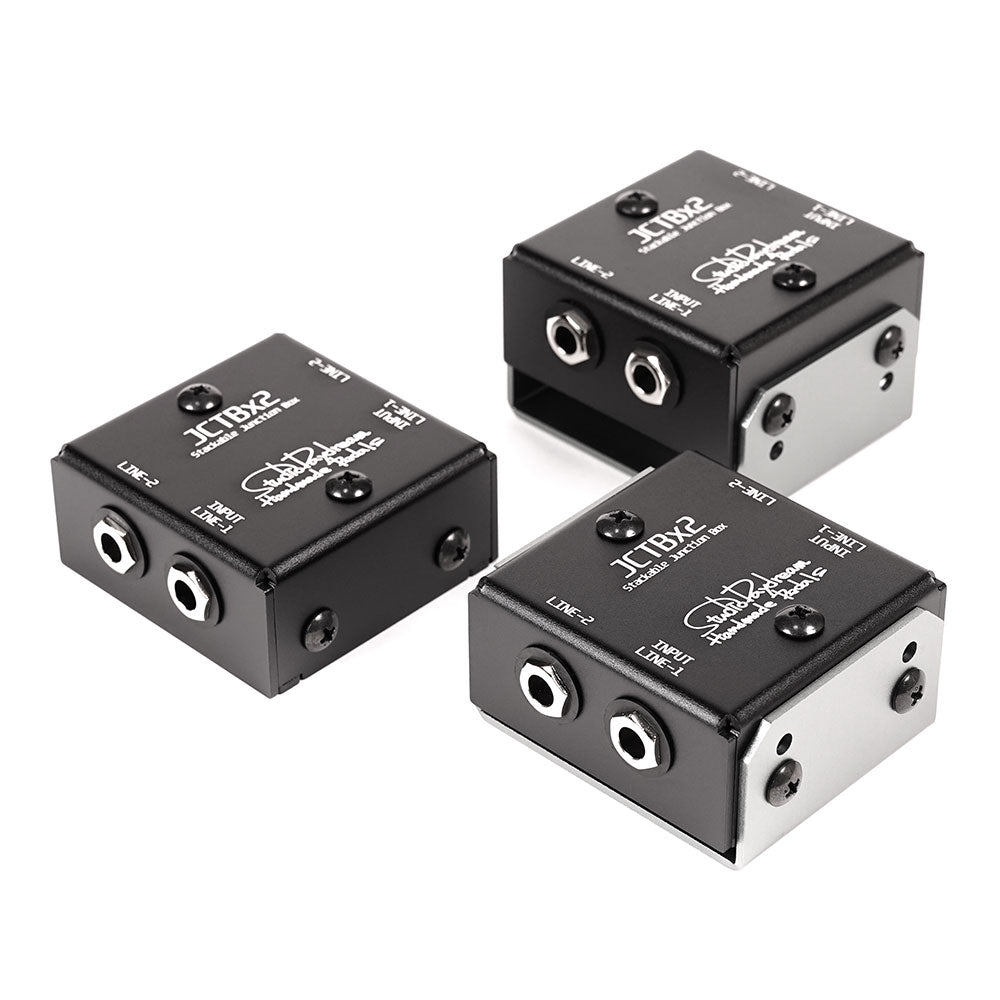

また、付属のスタックプレートを取り付ける事で本体の高さを上げ、フォンプラグがエフェクターボードの縁と干渉するのを避けたり、お好みの組み合わせで2ラインジャンクションボックスシリーズを積み重ねて使用することが出来ます。

※写真２枚目までが商品内容です。以降の写真は使用イメージとなります。

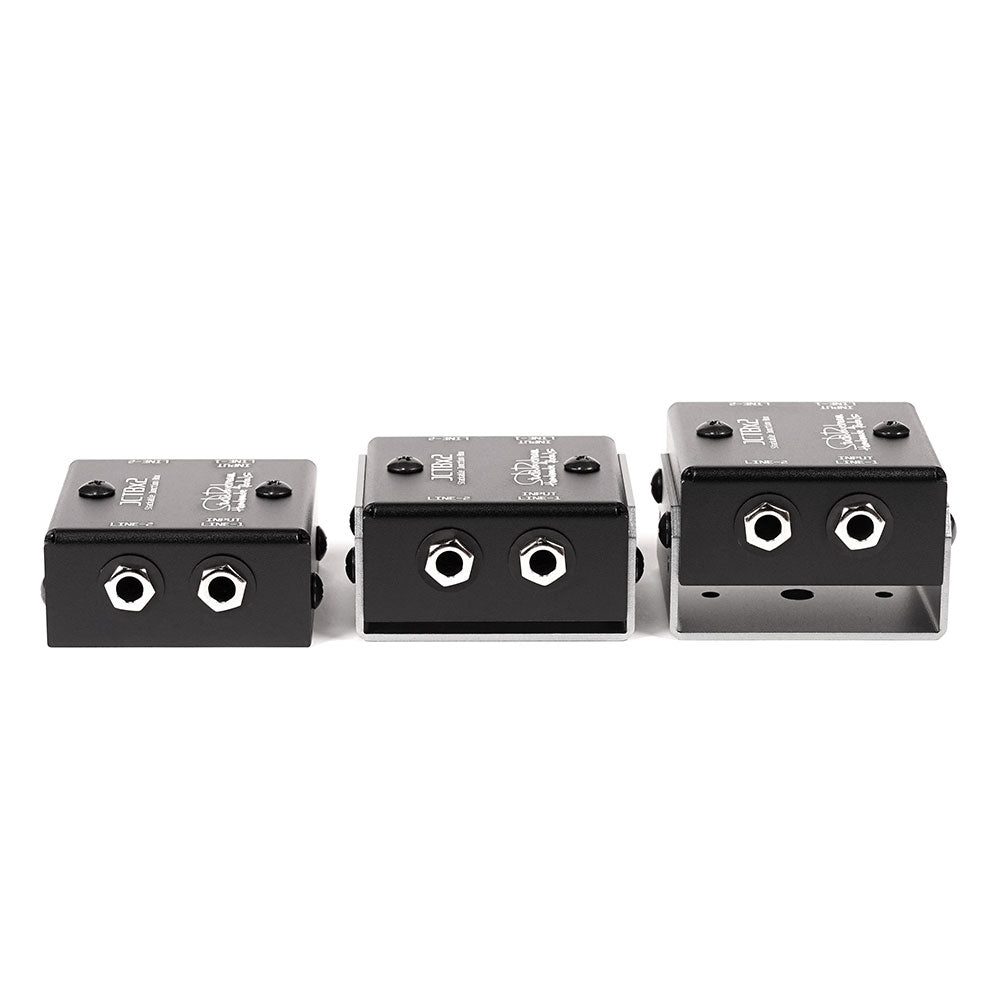

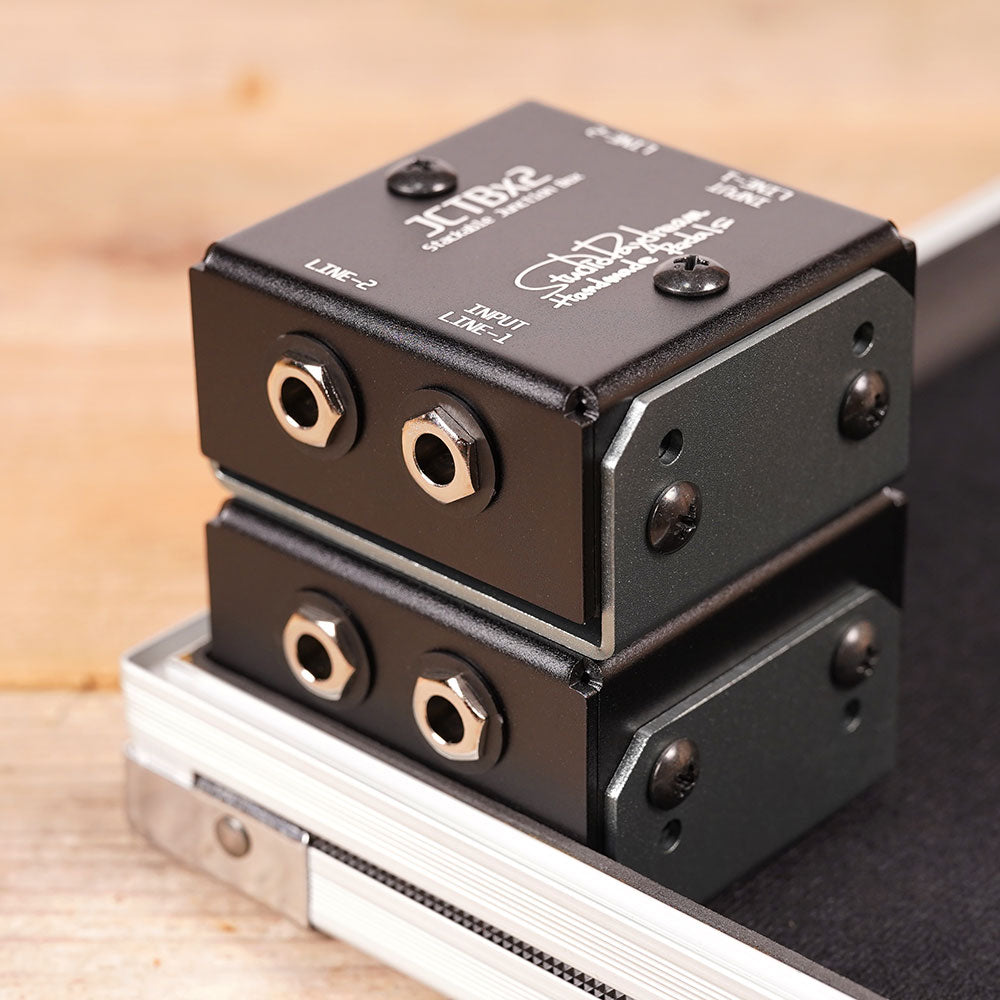

※写真７枚目の組み合わせで高さ約83mm[天面のネジ取り外しで約80mm]、写真８枚目では高さ約68mm[天面のネジ取り外しで約65mm]となります。スタックして使用される場合にはご使用のペダルボードの内寸をよくご確認ください。

使用方法

• 同じ名前のライン同士が内部で接続されています。
• 方向性はありませんので、どちら側もINまたはOUTとしてお使いいただけます。
• ギター等の入力機材をLINE-1[INPUT]に接続してください。グランドループを防ぐため、全ラインのアースが分離されており、このラインのみがシャーシアースに接続されています。
• 同ライン内のどちらか一方でもプラグを接続していない状態の時に、信号ラインがオープンになることによるノイズ発生を防ぐため信号ラインがグランドにショートする仕組みになっています。

スペック

• LINE1：¼インチフォンジャック(モノラル/ステレオ両対応)
• LINE2：¼インチフォンジャック(モノラル/ステレオ両対応)
• 本体サイズ ：横約68x縦約69x高さ約32mm
  ※ジャック、ネジなどの突起部を含む
• 12ヶ月保証書付

注意事項

• この機材の誤使用による、いかなる事態も保障はできません。
• 手作業で仕上げておりますので、塗装ムラや小傷等が発生してしまう場合があります。
• 説明の仕様、外観等は仕入れや制作上の都合などにより、予告なく変更になる場合があります。
• 思った様な物と違う等の理由によるキャンセルはお受けできませんのでよくご検討の上でご購入下さい。
• 必ずチェックを行っていますので、到着後に動作確認をお願いします。
• 万一の初期不良に対してはこちらで対応させて頂きます。
  なお、初期不良での対応期間は商品の発送連絡をさせて頂いた日から起算して10日間とさせていただきます。
• 修理をご希望の場合はご連絡頂ければ対応させて頂きます。
